斜管系列

沉淀池斜管

内容简介:斜管沉淀池是指在沉淀区内设有斜管的沉淀池,组装形式有斜管和支管两种。


应用范围:化工、石油、水处理、医药、食品、冶金、采矿、建筑、建材、陶瓷、造纸等行业。

全国销售热线:18339929862
产品介绍

斜管沉淀池是指在沉淀区内设有斜管的沉淀池。组装形式有斜管和支管两种。在平流式或竖流式沉淀池的沉淀区内利用倾斜的平行管或平行管道(有时可利用蜂窝填料)分割成一系列浅层沉淀层,被处理的和沉降的沉泥在各沉淀浅层中相互运动并分离。

沉淀池斜管

沉淀池斜管工作原理:

      在平流沉淀池或垂直流沉淀池的沉降区,采用倾斜平行管或平行管(有时采用蜂窝状填料)将一系列浅层沉积层分隔开,每个沉积层的浅层中都有经过处理和沉降的沉积层。彼此分开。根据它们的相互运动方向,将它们分为三种不同的分离模式:逆流、共流和侧流。每两个平行的斜板就相当于一个非常浅的沉淀池。

沉淀池斜管填适用范围:
      斜管主要用于各种降水和除砂效果。近十年来广泛应用于给排水工程中,已成为一种水处理装置。应用范围广,加工效果好,占地面积小。适用于进水口除砂、一般工业生活给水沉淀法、污水沉淀法、分选油法、尾矿浓缩处理等,适用于新建工程和改造现有旧池,均能取得较好的经济效益。

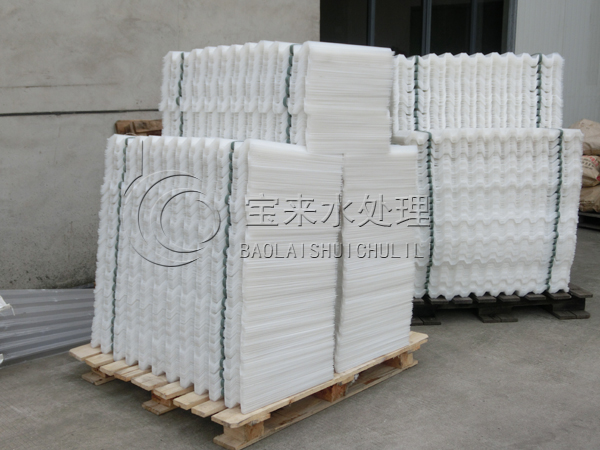

沉淀池斜管填料

性能特点

沉淀池斜管安装注意事项:

1、由于斜管填料的比重是0.92略小于水,φ10mm钢筋或圆钢肋用于修复它在包装防止上浮。钢和角钢采用环氧煤焦油沥青保护。

2、标准安装,否则容易造成斜管填料倾斜,甚至倒塌!

沉淀池斜管安装步骤:
1. 安装沉淀池底部的排泥管道
2、安装填料支架
3、斜管填料烫接安装
4、沉淀池内部安装
5、斜管上部固定
6、斜管沉淀池的运行与调试

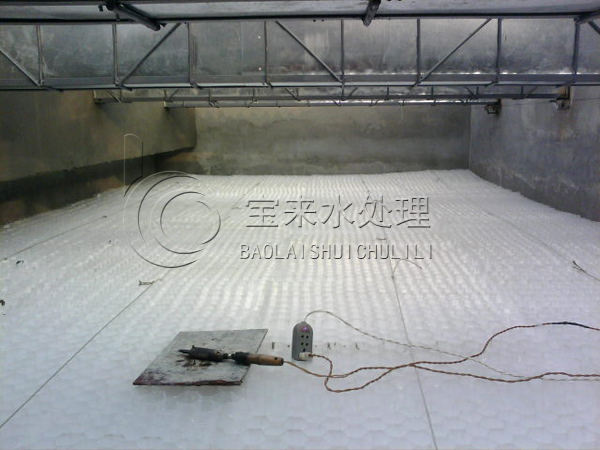

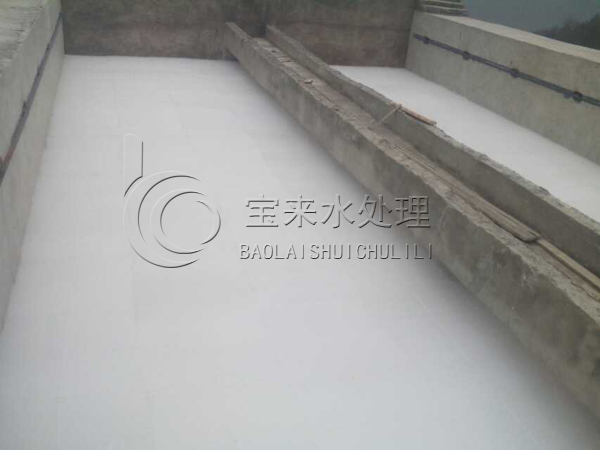

沉淀池斜管安装现场:

沉淀池斜管安装

沉淀池斜管安装

沉淀池斜管安装

沉淀池斜管底部安装

技术参数

产品名称

(材质)

主要技术指标


斜管内切圆
直径(mm)



单组斜管外型尺寸
(长×宽×高)


倾斜角度(度)

片材厚度(mm)

单组斜管

理论重量(kg)

基本尺寸

误差

基本尺寸(单位mm)

误差

基本尺寸

误差

基本尺寸

误差

蜂窝斜管填料

乙丙共聚PE

聚丙烯PP

25

±1.5

1000×1000×866

长±10

宽±10

斜高±10

60°

±2°

0.4-0.5

±0.05

19-30

30

±1.5

0.35-0.45

±0.05

14-22

35

±1.5

0.4-0.5

±0.06

14-20

50

±2.5

0.4-0.5

±0.07

14-24

蜂窝斜管填料

聚氯乙烯PVC

25

±1.5

0.3-0.5

±0.05

21-47

30

±1.5

0.4-0.5

±0.05

24-38

35

±1.5

0.4-0.6

±0.05

21-40

50

±2.5

0.4-0.5

±0.06

19-28

蜂窝斜管填料

玻璃钢FRP

30

±1.5

0.4-0.5

±0.06

25-28

50

±2.0

0.45-0.6

±0.08

20-22

80

±2.5

0.6-0.8

±0.08

22-25

注明:可按用户要求生产特殊厚度、孔径、蜂窝斜管填料。本数据仅供参考,公司产品性能在不断改进中,如有更改,恕不另行通知。

视频图片

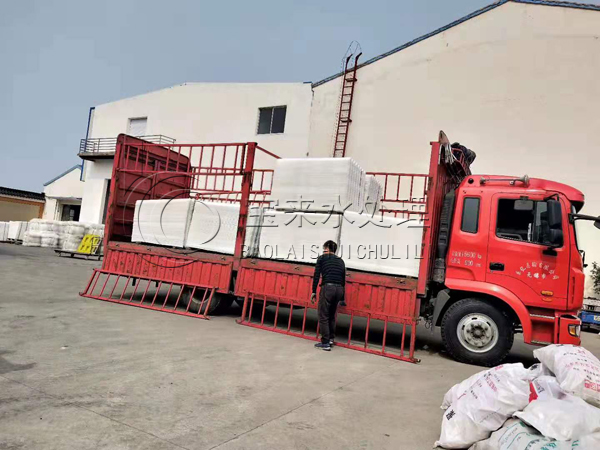

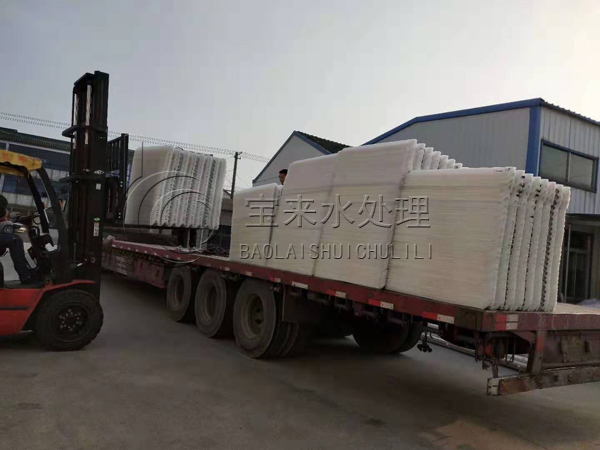

沉淀池斜管发货现场:

沉淀池斜管填发货

沉淀池斜管填发货河北邯郸

沉淀池斜管

沉淀池斜管发货四川成都
