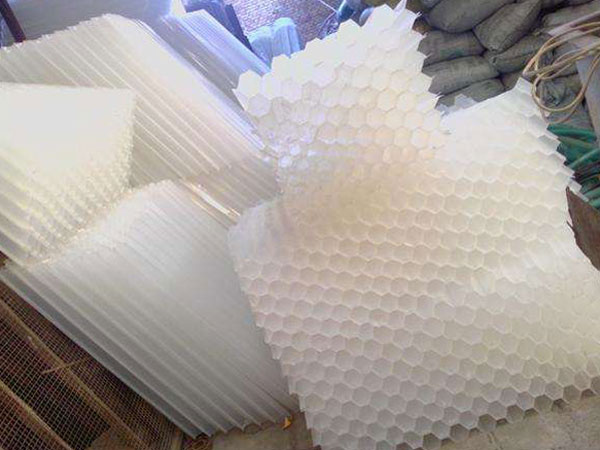

斜管填料、蜂窝斜管填料是根据“浅层沉淀”理论为基础设计开发的一种沉淀池斜管填料，该填料湿周大，水力半径小，运行时层流状态好，颗粒沉降不受紊流干扰，能加速颗粒与水分离并缩短颗粒的沉淀距离。
斜管除用于给水净化和化工厂污水、生活污水厂、煤矿水处理、洗煤厂水处理、电厂浓缩池、尾矿水处理、制药厂、造纸厂废水处理的除砂和快速沉淀、隔油分离以及尾矿浓缩等外，尤其对水厂和废水处理工程的改造效益更佳。
沉淀池斜管填料采用乙丙共聚级塑料为材料，经红外线恒温热压而成，尺寸准确、比表面积大、安全无毒、耐腐蚀、耐老化、壁面光滑，容易冲洗。
沉淀池斜管填料主要用于各种沉淀和除砂作用。是近十年来在给排水工程中采用最广泛而且成为一项水处理装置。它适用范围广，处理效果高，占地面积小等优点。适用于进水口除砂，一般工业和生活给水沉淀、污水沉淀、隔油以及尾张浓缩等处理，即适用于新建工程，又适用于现有旧池的改造，均能取得良好的经济效益。
直管主要用于生物滤池的高负荷生物滤池、塔式生物滤池、淹没式生物滤池（又称接触氧化池）以及生物转盘的微生物载体，对工业有机废水和城市污水进行生化处理。
斜管填料用途：
斜管沉淀器既可以作为气浮法，升化法等水工艺的配套设备，也可以单级处理多种污水例如。
1、电镀废水中含多种金属离子的混合废水、铭、铜、铁、锌、镍等去除率均在90%以上，一般电镀废水经处理后均可达到排放标准。
2、煤矿、选矿废水可使浊度在500-1500毫克/升降至5毫克/升。
3、印染、漂染等废水色度去除率70-90%，COD去除50-70%。
4、制革、食品等行业废水大量有机质的去除，COD去除率50-80%，杂质固体去除率90%以上。
5、化工废水的COD去除率60-70%，色度去除60-90%，悬浮物达排放标准。
斜管沉淀池的原理：
斜管沉淀池是根据浅池沉淀理论设计出的一种高效组合式沉淀池;也统称为浅池沉淀池。在沉降区域设置许多密集的斜管或斜板，使水中悬浮杂质在斜板或斜管中进行沉淀，水沿斜板或斜管上升流动，分离出的泥渣在重力作用下沿着斜板(管)向下滑至池底，再集中排出。这种池子可以提高沉淀效率50-60%，在同一面积上可提高处理能力3-5倍。可根据原废水的试验数据来设计不同流量的斜管沉淀器，使用时一般都要投加絮凝剂。
斜管沉淀净水法是在泥渣悬浮层上方安装倾角60度的斜管组建，便原水中的悬浮物、固体物经投加混凝剂后形成的絮体矾花，在斜管底侧表面积积聚成薄泥层，依靠重力作用滑回泥渣悬浮层，继而沉入集泥斗。由排泥管排入污泥池另行处理或综合利用。上清液逐渐上升至集水管排出，可直接排放或回用。
斜管沉淀池的优点：
1、结构简单、无易损件、经久耐用、减少维修。
2、运行稳定、容易操作。
3、动力少、节约能源。
4、占地省、投资少、上马快、效率高。
|
产品名称 （材质） |
主要技术指标 |
||||||||
|
斜管内切圆
直径(mm)
|
单组斜管外型尺寸
(长×宽×高)
|
倾斜角度(度) |
片材厚度(mm) |
单组斜管 理论重量(kg) |
|||||
|
基本尺寸 |
误差 |
基本尺寸(单位mm) |
误差 |
基本尺寸 |
误差 |
基本尺寸 |
误差 |
||
|
蜂窝斜管填料 乙丙共聚PE 聚丙烯PP |
25 |
±1.5 |
1000×1000×866 |
长±10 宽±10 斜高±10 |
60° |
±2° |
0.4-0.5 |
±0.05 |
19-30 |
|
30 |
±1.5 |
0.35-0.45 |
±0.05 |
14-22 |
|||||
|
35 |
±1.5 |
0.4-0.5 |
±0.06 |
14-20 |
|||||
|
50 |
±2.5 |
0.4-0.5 |
±0.07 |
14-24 |
|||||
|
蜂窝斜管填料 聚氯乙烯PVC |
25 |
±1.5 |
0.3-0.5 |
±0.05 |
21-47 |
||||
|
30 |
±1.5 |
0.4-0.5 |
±0.05 |
24-38 |
|||||
|
35 |
±1.5 |
0.4-0.6 |
±0.05 |
21-40 |
|||||
|
50 |
±2.5 |
0.4-0.5 |
±0.06 |
19-28 |
|||||
|
蜂窝斜管填料 玻璃钢FRP |
30 |
±1.5 |
0.4-0.5 |
±0.06 |
25-28 |
||||
|
50 |
±2.0 |
0.45-0.6 |
±0.08 |
20-22 |
|||||
|
80 |
±2.5 |
0.6-0.8 |
±0.08 |
22-25 |
|||||
注明：可按用户要求生产特殊厚度、孔径、蜂窝斜管填料。本数据仅供参考，公司产品性能在不断改进中，如有更改，恕不另行通知。
